LPG GAZ DOLUM İSTASYONU
DIZAYN PARAMETRELERİ ( (BASINÇLI TANK )
Dizayn Kodu
AD MERKBALTTER, ASME CODE , ve diğer kodlar
Kapasite
( 10- 40 m3 ) Isteğine göre
Gövde Tipi
Yatay, silindir
Bombe Tipi
Eliptik , Yarım Küre
Tank Malzemesi
SA 516 Gr 70 / EN-10028.3 ( P355NH-P355NL1) / EN-10028.2 ( P355GH) / Koduna göre
Dizayn Basıncı
From 17.1 Bar to 22 Bar ( Koduna göre )
Dizayn Sıcaklığı
(-20 C° / +50 C°) - (-20 C° / +70 C°) ( Koduna göre )
Test Basıncı
From 25,5 Bar to 31,5 Bar ( Koduna göre )
Kaynak
Tozaltı kaynak
Test
UT (Ultrasonic Test ) - RT ( RadiographicTest ) - BT ( Beta Test ) + Hirostatik Test
BASINÇLI TANK AKSESUARLARI (Kapasite ve talebe göre)
Dispenser
Tek tabanca, Çift tabanca / KG veya LT ile veya her ikisi ile çalışmak - markası ( EUROPUMP, 2A,
Ev Tüpü Kantarı Mekanik yada elektrik
LPG Pompası
8 kademe , 6 stage LPG pompası , 4,5 kw motorlu
2 ” Hidrolik Valfi
Sisteme göre, opsiyonel
2 ” PN40 Monoblok Küresel Vana
ADET
1 1/4 ” Emniyet Valfi, ile çeklok
REGO yada yerli marka ( opsiyonel )
Gas seviye göstergesi
REGO yada yerli marka ( opsiyonel )
Manometre (0-40 bar) Ø 63
1 ADET
Termometre (-20/ +70 C˚ ) Ø63
1 ADET
Hidrolik operatör 1-3 Lit
1 ADET
3 ¼ ʺ - 2 ʺ Acme Flanş + kapak
2 ADET
2 ¼ ʺ - 1 ¼ ʺ Acme Flanş + kapak
1 ADET
1 ¼ ʺ Dolum Valfi
1 ADET
1 ¼ ʺ Tahliye Flanş
1 ADET

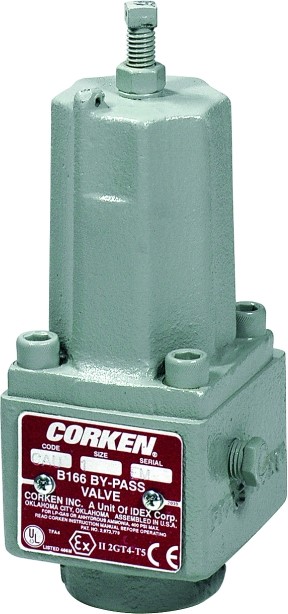

1 ʺ Bypass
1 ADET
2 ʺ PN40 filtre
1 ADET
1/2 ʺ Emniyet Valfi
2 ADET
Çeklok diski (Dönüş Hat)
1 ADET
